電氣配管及管內穿施工方法和技術措施如下：
（1）施工流程
a.暗管敷設的施工程序為：施工準備→預制加工管煨彎→測定盒箱位置→固定盒、箱→管路連接→變形縫處理→接地處理
b.明管敷設的施工程序為：施工準備→預制加工管煨彎、支架、吊架→確定盒、箱及固定點位置→支架、吊架固定→盒箱固定→管線敷設與連接→變形縫處理→接地處理
c.塑料電氣暗管敷設的施工程序為：施工準備→預制加工管彎制→測定盒箱位置→固定盒、箱→管路連接→變形縫處理
d.塑料電氣明管敷設的施工程序為：施工準備→確定盒、箱及固定點位置→支架、吊架制作安裝→管線敷設與連接→盒箱固定→變形縫處理
e.管內穿線施工程序：施工準備→選擇導線→穿拉線→清掃管路→放線及斷線→導線與帶線的綁扎→帶護口→導線連接→導線焊接→導線包扎→線路檢查絕緣搖測
（2）主要施工方法和技術措施
1）暗管敷設
a.暗管敷設的基本要求為：敷設于多塵和潮濕場所的電線管路、管口、管子連接處應作密封處理；電線管路應沿最近的路線敷設并盡量減少彎曲，埋入墻或混凝土內的管子，離表面的凈距離不應小于15mm；埋入地下的電線管路不宜穿過設備基礎。
b.預制加工：
●鍍鋅鋼管管徑為20mm及以下時，用拗棒彎管；管徑為25mm及其以上時，使用液壓煨彎器；塑料管彎制應采用配套彈簧進行操作。
●管子切斷：鋼管用鋼鋸、割管器、砂輪鋸進行切管，將需要切斷的管子量好尺寸，放在鉗口內卡牢固進行切割。切割斷口處應平齊不歪斜，管口刮銼光滑、無毛刺，管內鐵屑除凈。塑料管采用配套截管器操作。
●鋼管套絲：鋼管套絲采用套絲板，應根據管外徑選擇相應板牙，套絲過程中，要均勻用力。
c.測定盒、箱位置：根據設計要求確定盒、箱軸線位置，以土建彈出的水平線為基準，掛線找正，標出盒、箱實際尺寸位置。
d.固定盒、箱：先穩定盒、箱，然后灌漿，要求砂漿飽滿、平整牢固、位置正確。現澆混凝土板墻固定盒、箱加支鐵固定；現澆混凝土樓板，將盒子堵好隨底板鋼筋固定牢，管路配好后，隨土建澆灌混凝土施工同時完成。
e.管路連接
●鍍鋅鋼管必須用管箍絲扣連接。套絲不得有亂扣現象，管口銼平光滑平整，管箍必須使用通絲管箍，接頭應牢固緊密，外露絲應不多于2扣；塑料管連接應使用配套的管件和粘接劑。
●管路超過下列長度，應加裝接線盒，其位置應便于穿線。無彎時30m；有一個彎時20m；有二個彎時15m；有三個彎時8m。
●管進盒、箱連接：盒、箱開孔應整齊并與管徑吻合，盒、箱上的開孔用開孔器開孔，保證開孔無毛刺，要求一管一孔，不得開長孔。鐵制盒、箱嚴禁用電焊、氣焊開孔，。鋼管進入盒、箱，管口應用螺母鎖緊，露出鎖緊螺母的絲扣2～3扣，兩根以上管進入盒、箱要長短一致，間距均勻、排列整齊；塑料管進入盒、箱后應采用鎖扣進行固定。
f.管暗敷設方式：
●隨墻（砌體）配管：配合土建工程砌墻立管時，管子外保護層不小于15mm，管口向上者應封好，以防水泥砂漿或其它雜物堵塞管子。往上引管有吊頂時，管上端應煨成90°彎進入吊頂內，由頂板向下引管不宜過長，以達到開關盒上口為準，等砌好隔墻，先固定盒后接短管。
●現澆混凝土樓板配管：先確定箱盒位置，根據墻體的厚度，彈出十字線，將堵好的盒子固定牢然后敷管。有兩個以上盒子時，要拉直線。管進入盒子的長度要適宜，管路每隔1m左右用鉛絲綁扎牢。
g.暗管敷設完畢后，在自檢合格的基礎上，應及時通知業主及監理代表檢查驗收，并認真如實填寫隱蔽工程驗收記錄。

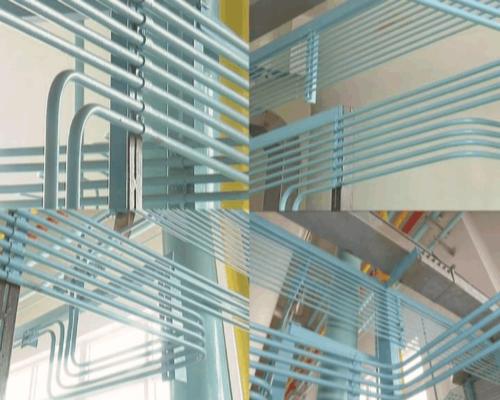

2）明管敷設：
a.明管敷設工藝與暗管敷設工藝相同處參見暗管敷設的施工方法。
b.管彎、支架、吊架預制加工：明配管或埋磚墻內配管彎曲半徑不小于管外徑6倍。埋入混凝土的配管彎曲半徑不小于管外徑的10倍。雖設計圖中對支吊架的規格無明確規定，但不得小于以下規格：扁鐵支架30×3mm；角鋼支架25×25×3mm。
c.測定盒、箱及固定點位置：根據施工圖紙首先測出盒、箱與出線口的正確位置，然后按測出的位置，把管路的垂直、水平走向拉出直線，按照規定的固定點間距尺寸要求，確定支架，吊架的具體位置。固定點的距離應均勻，管卡與終端、轉彎中點、電氣器具或接線盒邊緣的距離為150～300mm，并保持一致；
d.支、吊架的固定方法：根據本工程的結構特點，支吊架的固定主要采用脹管法（即在混凝土頂板打孔，用膨脹螺栓固定）和抱箍法（即在遇到鋼結構梁柱時，用抱箍將支吊架固定）。
e.變形縫處理：穿越變形縫的配管應有補償裝置。
f.接地連接：鍍鋅鋼管管路應作整體接地連接，穿過建筑物變形縫時，接地線應有補償裝置，接頭兩端應用配套的接地卡，采用4mm2的雙色銅芯絕緣線作跨接線。
3）人防配管穿線施工
地下室人防施工應嚴格按照97滬防-562進行，配管穿越防護單元須作密閉處理，密閉處理應根據各自的情況采用相應的方法。
4）管內穿線
a.選擇導線：各回路的導線應嚴格按照設計圖紙選擇型號規格，相線、零線及保護地線應加以區分，用黃、綠、紅導線分別作A、B、C相線，黃綠雙色線作接地線，蘭線作N線。
b.穿帶線：穿帶線的目的是檢查管路是否暢通，管路的走向及盒、箱質量是否符合設計
及施工圖要求。帶線采用φ2mm的鋼絲，先將鋼絲的一端彎成不封口的圓圈，再利用穿線器將帶線穿入管路內，在管路的兩端應留有10～15cm的余量（在管路較長或轉彎多時，可以在敷設管路的同時將帶線一并穿好）。當穿帶線受阻時，可用兩根鋼絲分別穿入管路的兩端，同時攪動，使兩根鋼絲的端頭互相鉤絞在一起，然后將帶線拉出。
c.清掃管路：配管完畢后，在穿線之前，必須對所有的管路進行清掃。清掃管路的目的是清除管路中的灰塵、泥水等雜物。具體方法為：將布條的兩端牢固地綁扎在帶線上，兩人來回拉動帶線，將管內雜物清凈。
d.放線及斷線
●放線：放線前應根據設計圖對導線的規格、型號進行核對，放線時導線應置于放線架或放線車上，不能將導線在地上隨意拖拉，更不能野蠻使力，以防損壞絕緣層或拉斷線芯。
●斷線：剪斷導線時，導線的預留長度按以下情況予以考慮：接線盒、開關盒、插銷盒及燈頭盒內導線的預留長度為15cm；配電箱內導線的預留長度為配電箱箱體周長的1/2；干線在分支處，可不剪斷導線而直接作分支接頭。
e.導線與帶線的綁扎：
●當導線根數較少時，可將導線前端的絕緣層削去，然后將線芯直接插入帶線的盤圈內并折回壓實，綁扎牢固；當導線根數較多或導線截面較大時，可將導線前端的絕緣層削去，然后將線芯斜錯排列在帶線上，用綁線纏繞綁扎牢固。
f.管內穿線
在穿線前，應檢查鋼管（電線管）各個管口的護口是否齊全，如有遺漏和破損，均應補齊和更換。穿線時應注意以下事項：
●同一交流回路的導線必須穿在同一管內
●不同回路，不同電壓和交流與直流的導線，不得穿入同一管內。
●導線在變形縫處，補償裝置應活動自如，導線應留有一定的余量。
g.導線連接
●導線連接應滿足以下要求：導線接頭不能增加電阻值；受力導線不能降低原機械強度；不能降低原絕緣強度。為了滿足上述要求，在導線做電氣連接時，必須先削掉絕緣再進行連接，多股線需搪錫或壓接，包纏繩絲。單股導線（1.5～6mm2）建議采用具有成熟工藝的壓接法，但壓接帽的選擇必須按照產品說明書進行。
h.導線包扎
●首先用橡膠絕緣帶從導線接頭處始端的完好絕緣層開始，纏繞1～2個絕緣帶寬度，再以半幅寬度重疊進行纏繞。在包扎過程中應盡可能地收緊絕緣帶（一般將橡膠絕緣帶拉長2倍后再進行纏繞）。而后在絕緣層上纏繞1～2圈后進行回纏，最后用膠布包扎，包扎時要搭接好，以半幅寬度邊壓邊進行纏繞。
i.線路檢查及絕緣搖測：
●線路檢查：接、焊、包全部完成后，應進行自檢和互檢；檢查導線接、焊、包是否符合設計要求及有關施工驗收規范及質量驗收標準的規定，不符合規定的應立即糾正，檢查無誤后方可進行絕緣搖測。
●絕緣搖測：導線線路的絕緣搖測一般選用500V。填寫“絕緣電阻測試記錄”。搖動速度應保持在120r/min左右，讀數應采用一分鐘后的讀數為宜。
5）質量標準
a.鍍鋅電線管嚴禁熔焊連接。
b.管路連接緊密，管口光滑無毛刺，護口齊全，明配管及其支架、吊架平直牢固、排列整齊，管子彎曲處無明顯折皺，暗配管保護層大于15mm。
c.盒、箱設置正確，固定可靠，管子進入盒、箱處順直，在盒、箱內露出的長度小于5mm；用鎖緊螺母固定的管口、管子露出鎖緊螺母的螺紋為2～3扣。線路進入電氣設備和器具的管口位置正確。
d.穿過變形縫處有補償裝置，補償裝置能活動自如；配電線路穿過建筑物和設備基礎處加保護套管。補償裝置平整、管口光滑、護口牢固、與管子連接可靠；加保護套管處在隱蔽工程中標示正確。
e.電線保護管及支架接地（接零），電氣設備器具和非帶電金屬部件的接地（接零）、支線敷設應符合以下規定：連接緊密牢固，接地（接零）線截面選用正確、需防腐的部份涂漆均勻無遺漏，線路走向合理，色標準確，涂刷后不污染設備和建筑物。
f.導線的規格、型號必須符合設計要求和國家標準規定。
g.電氣線路最低的絕緣電阻值不小于0.5MΩ。
h.盒、箱內清潔無雜物，護口、護線套管齊全無脫落，導線排列整齊，并留有適當余量。導線在管子內無接頭，不進入盒、箱的垂直管子上口穿線后密封處理良好，導線連接牢固，包扎嚴密，絕緣良好，不傷線芯。
暗敷管路
1、管路連接：
（1）管路連接應使用套箍連接（包括端接頭接管）。用小刷子沾配套供應的塑料管粘接劑，均勻涂抹在管外壁上，將管子插人套箍；套管的長度不應小于管直徑的三倍，接口處應該用膠粘劑粘接牢固；粘接劑性能要求粘接后lmin內不移位，粘性保持時間長，并具有防水性。
（2）管路垂直或水平敷設時，每隔加距離應有一個固定點，在彎曲部位應以圓弧中心點為始點距兩端300~500mm處各加一個固定點。敷設管路時，應盡量減少彎曲。當線路的直線段的長度超過15米時，或直角彎有3個且長度超過8米，均應在中途裝設接線盒；暗敷設應在土建結構施工中，將管路埋入墻體和樓板內，局部剔槽敷管應加以固定并用高標號水泥砂漿保護，保護層不得小于15㎜；管子最小彎曲半徑，管子彎曲處的彎扁度應符合質量評定標準的要求
（3）預留盒、箱在磚墻、加氣砼墻等彈墨線定位：按彈出的水平線，對照設計圖用小線和水平尺測量出盒、箱準確位置，并標準注出尺寸。
（4）預留盒、箱孔洞：首先按設計圖加工管子長度，配合瓦工施工，在距盒箱的位置約300mm處，預留出進入盒、箱的長度，將管甩在預留孔外，端頭堵好。管子進入盒箱處順直，在盒箱內露出的長度應小于5㎜。盒、箱固定應平整、牢固灰漿飽滿，縱橫坐標準確。待穩住盒箱時，一管一孔的穿入盒箱。剔洞穩住盒箱，再接短管；按彈出水平線，對照設計圖找出盒、箱的準確位置，然后剔洞，所踢孔洞應比盒、箱稍大一些。洞剔好后，先用水把洞內四壁澆濕，并將洞中雜物清理干凈。依照管路的走向敲掉盒子的敲落孔，再用高標號的水泥砂漿將盒、箱按要求穩入洞中，待水泥砂漿凝固后，再接短管入盒、箱。先接端接頭然后用內鎖母固定在盒箱上，在管孔上用頂帽型護口堵好管口，最后用紙或泡沫塑料塊堵好盒子口（堵盒子口的材料可采用現場現有柔軟物件，如水泥紙袋等）。
2、管路暗敷設：
（1）現澆混凝土墻板內管路暗敷設：
管路應敷設在兩層鋼筋中間，管進盒，箱時應煨成燈叉彎，管路每隔lm處用鍍鋅鐵絲綁扎牢，彎曲部位按要求固定，往上引管不宜過長，以能煨彎為準，向墻外引管可使用“管帽”預留管口，待拆模后取出“管帽”再接管。
（2）現澆混凝土樓板管路暗敷設：根據建筑物內房間四周墻的厚度，彈十字線確定燈頭盒的位置，將端接頭、內鎖母固定在盒子的管孔上，使用頂帽護口堵好管口，并堵好盒口，將固定好盒子，用機螺絲或短鋼筋固定在底筋上。跟著敷管、管路應敷設在弓筋的下面底筋的上面，管路每隔1m用短鋅鐵絲綁扎牢。引向隔斷墻的管子，可使用“管帽”預留管口，拆模后取出管帽再接管。
掃管穿帶線
掃管，穿帶線時將管口與盒、箱里口切平。對于現澆混凝土結構，如墻、樓板應及時進行掃管，即隨拆模隨掃管這樣能夠及時發現堵管不通現象，以便在混凝土未終凝時，修補管路。
對于磚混結構墻體，在抹灰前進行掃管，有問題時修改管路，便于土建修復¨經過掃管后確認管路暢通，及時穿好帶線，并將管口、盒口、箱口堵好，加強成品配管保護.防止出現二次堵塞管路現象。
質量標準
1、主控項目
阻燃型塑料管及其附件材質氧指數應達到27%以上的性能指標。阻燃型塑料管不得在室外高溫和易受機械損傷的場所明敷設。
檢查方法：檢查測試資料，觀察檢查。
2、一般項目
（1）管路連接緊密，管口光滑。保護層大于15mm，使用膠粘劑連接緊密、牢固。
（2）盒、箱內設置正確，固定可靠，管子進入盒、箱處順直，一孔一管，以端接頭與內鎖母將管固定在盒、箱管孔處，牢固不松動。‘
（3）管路保護應符合以下規定：
穿過變形縫處有補償裝置，補償裝置能活動自如，穿過建筑物和設備基礎處，應加保護管；補償裝置平正，管口光滑，內鎖母與管子連接可靠，加套保護管在隱蔽工程記錄中標示正確。
成品保護
1、剔槽打洞時，應預先劃好線，避免用力猛剔，造成洞口或槽剔的過大、過寬，以免造成墻壁面周圍破碎，甚至影響士建結構質量。
2、管路敷設完畢后注意成品保護。特別是在現澆混凝士結構施工中，管路敷設完后應立即進行保護其他工種。電工配合土建施工關系密切，在合模和拆模時，應注薏保護管路不要移位，砸扁或踩壞等現象出現。
3、在混凝土板、加氣板上剔洞時，注意不要剔斷鋼筋，剔洞時應先用鉆打孔，再擴孔，不允許用大錘由上面砸孔洞。
4、配合土建澆灌混凝土時，應派電工看護，以防管路移位或受機械損傷。
成品保護：（1）剔槽打洞時，不要用力過猛，。洞口不易剔得過大，過寬，不要造成土建結構缺陷。（3）在砼板，加氣板上剔洞時，注意不要剔斷鋼筋，剔洞時應先用鉆打孔，再護孔，不允許用大錘由上面砸孔洞。（4）配合土建澆灌砼時，應派人看護，以防止管路位移或要機械損傷。
應注意的質量問題
1、保護層＜15mm管路有外露現象，應將管槽深度剔到1.5倍管外徑的深度，并將管子固定好后用水泥砂漿保護并抹平灰層。
2、穩埋盒、箱有歪斜；暗盒、箱有凹進、凸出墻面現象：盒、箱破口；座標超出允許偏差值。對于穩埋盒、箱應先注入適量的水泥檔漿，再用線錘找正座標正確再固定穩埋，然后用水泥砂漿將盒、箱周圍的縫隙填實。暗裝盒子口或箱口，應與墻面平齊，不出現凹凸墻面的現象。暗箱貼臉與墻面縫隙預留好；用水泥砂漿將盒箱底部四周填實抹平，盒子收口平整。
3、由于墻厚度較薄，箱體厚度與墻厚度相差無幾，箱底處抹灰開裂，在箱底處加金屬網固定后，再抹灰找平齊。
4、管子煨彎處的凹扁度過大及彎曲半徑小于6D（管子直徑）。煨彎應按要求進行操作其彎曲半徑應大于6D。
5、管路不通，朝上管口未及時堵好管堵，造成雜物落人管中。應在立管時，隨時堵好管堵，其它工種作業時，應注意不要碰壞已經敷設完畢的管路，避免造成管路堵塞。
